圆盘造粒机

造粒圆盘盘角采用圆弧结构,成球率可达93%以上。减速机与电动机采用柔性皮带传动,启动平稳,减缓冲击力,提高设备的使用寿命。加厚、加重、坚固的底座设计,不需要地脚螺栓固定,运转平稳。造粒机主齿轮采用高频猝火,使用寿命增加一倍。该机有造粒均匀、成球率高、运转平稳、设备坚固耐用、使用寿命长等优点,深受用户好评。

工作原理:

主电动机驱动皮带轮和皮带,通过减速机传动小齿轮,小齿轮与固定在盘底的大齿轮相互齿合,相向工作。大齿轮则通过特殊合理的设计,安装在固定于机架调节盘上的主轴上,以支撑整个造粒盘的工作(本机于喷雾机配套使用)。物料进入造粒盘后,经造粒盘的不断旋转和喷雾装置,使物料均匀的粘和在一起造成圆球状颗粒。在该机造粒盘中上部设计了自动清料装置,防止物料粘壁,从而大大提高了本机的使用寿命。随着电动机的不断旋转,物料的不断进入,方能实现大批量生产。

性能特点:

    1. 机架部分:由于整个机体的传动部分和转动工作部分都由机架支撑,受力较大,因此该机机架部分均采用优碳槽钢焊接而成,并通过了严格要求,已达到本机所使用的目的.

    2. 调节部分:整台机器 重要的是造粒盘,而造粒盘的整个重心则安装与调节部分上.我公司专门采用了优碳钢板和槽钢焊接而成,并通过了严格的质量合格认证,均达到了本机所使用的要求.

    3. 传动部分:整台机器传动部分优为重要,整体的工作都有此而行.安装与传动调节架上的电动机和减速机均选购,质量可靠.电动机带动皮带轮、三角带.减速机和小齿轮,由小齿轮传动造粒盘上的大齿轮使造粒盘工作.另外大小齿轮均采用了高频猝火,使用寿命是原有的两倍,整个造粒盘则固定在调节盘上的主动轴上,柱头联结部分采用锥度配合,设计更合理;

    4. 造粒盘部分:该机造粒盘盘角采用整体圆弧设计,成粒率高,造粒盘盘底还采用了多条辐射钢板加强,坚固耐用, 变形;

    5. 自动清料部分:该部分安装于造粒盘上方,成下框型,上装有自动清料板,以便在生产过程中清除粘在盘壁上的物料。

技术参数:


型号

造粒盘直径(mm)

盘边高度(mm)

容积
(m³)

转速r/min

电机功率(kw)

生产能力(t/h)

ZL25

2500

500

2.5

13.6

7.5

1-1.5

ZL28

2800

600

3.7

13.6

11

1-2.5

ZL30

3000

600

4.2

13.6

11

2-3

ZL32

3200

600

4.8

13.6

11

2-3.5

ZL45

4500

600

6.1

12.28

37

10

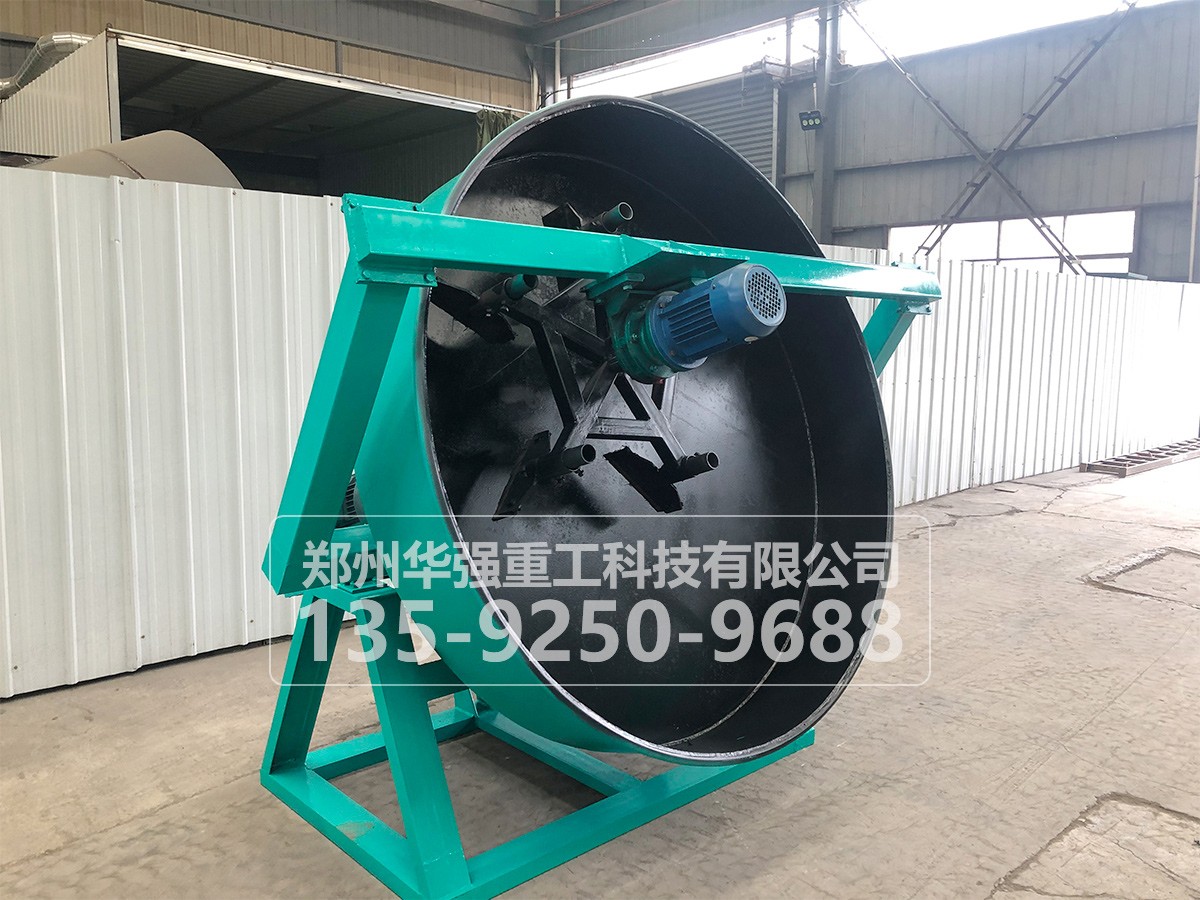

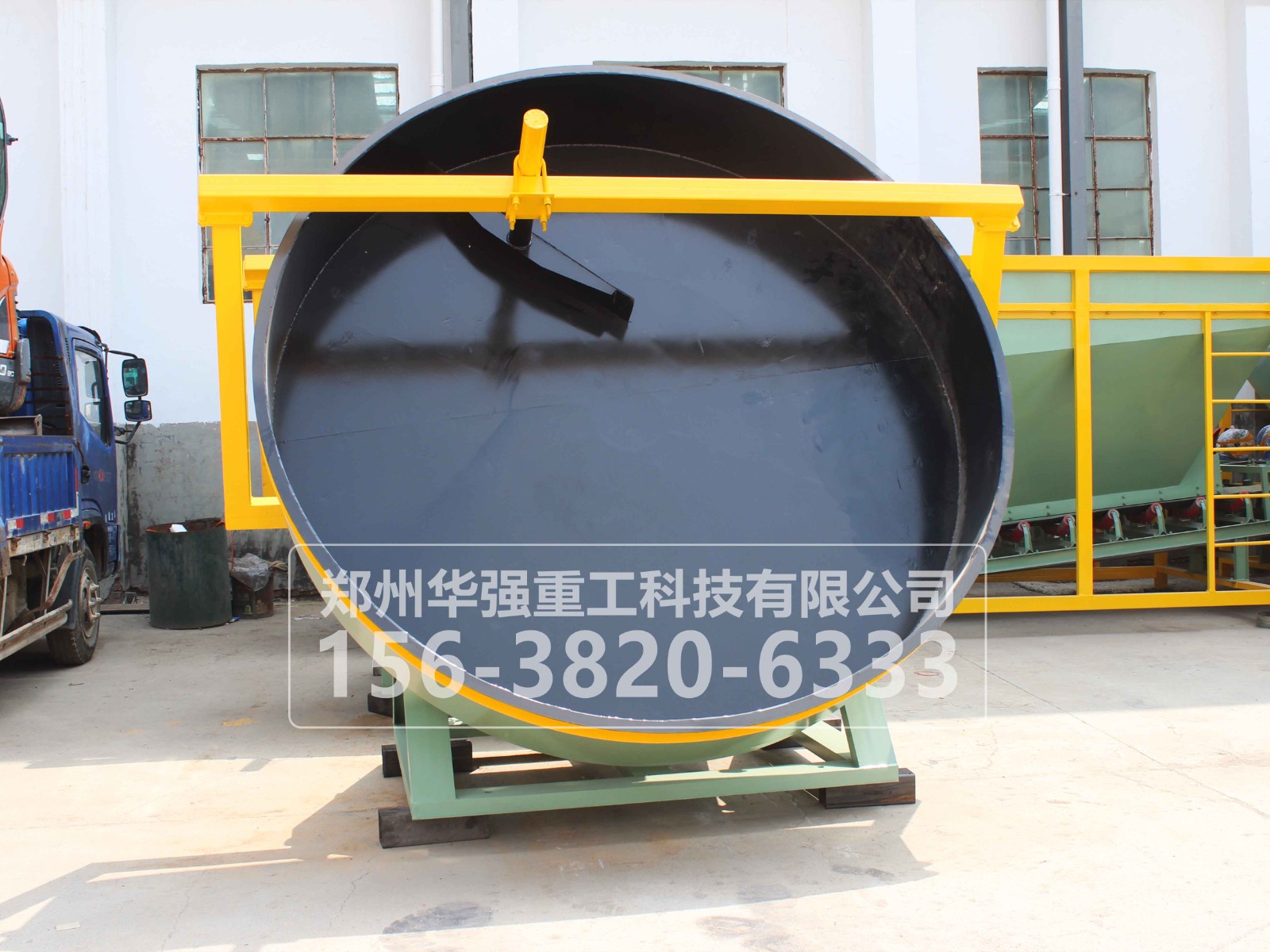

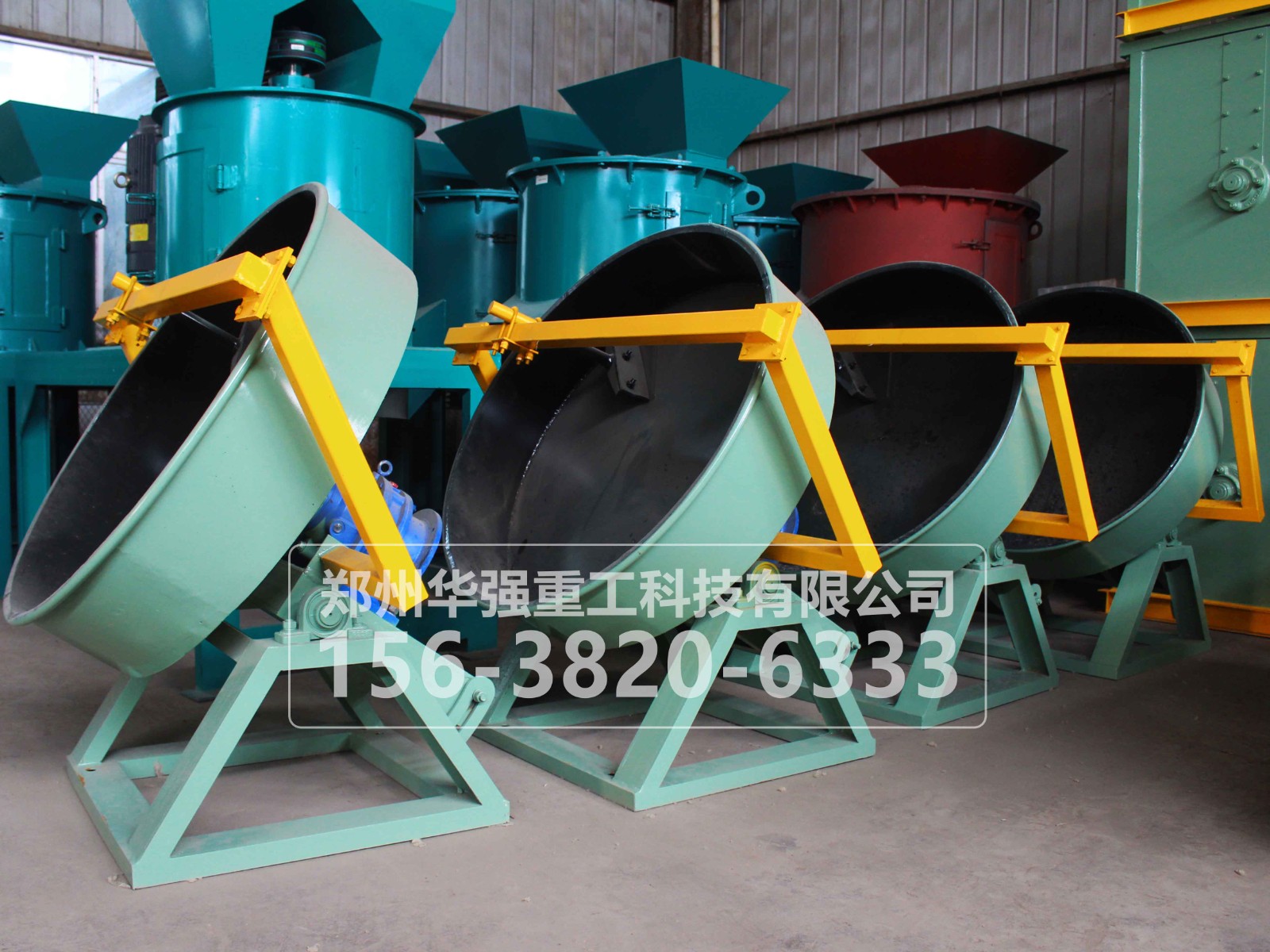

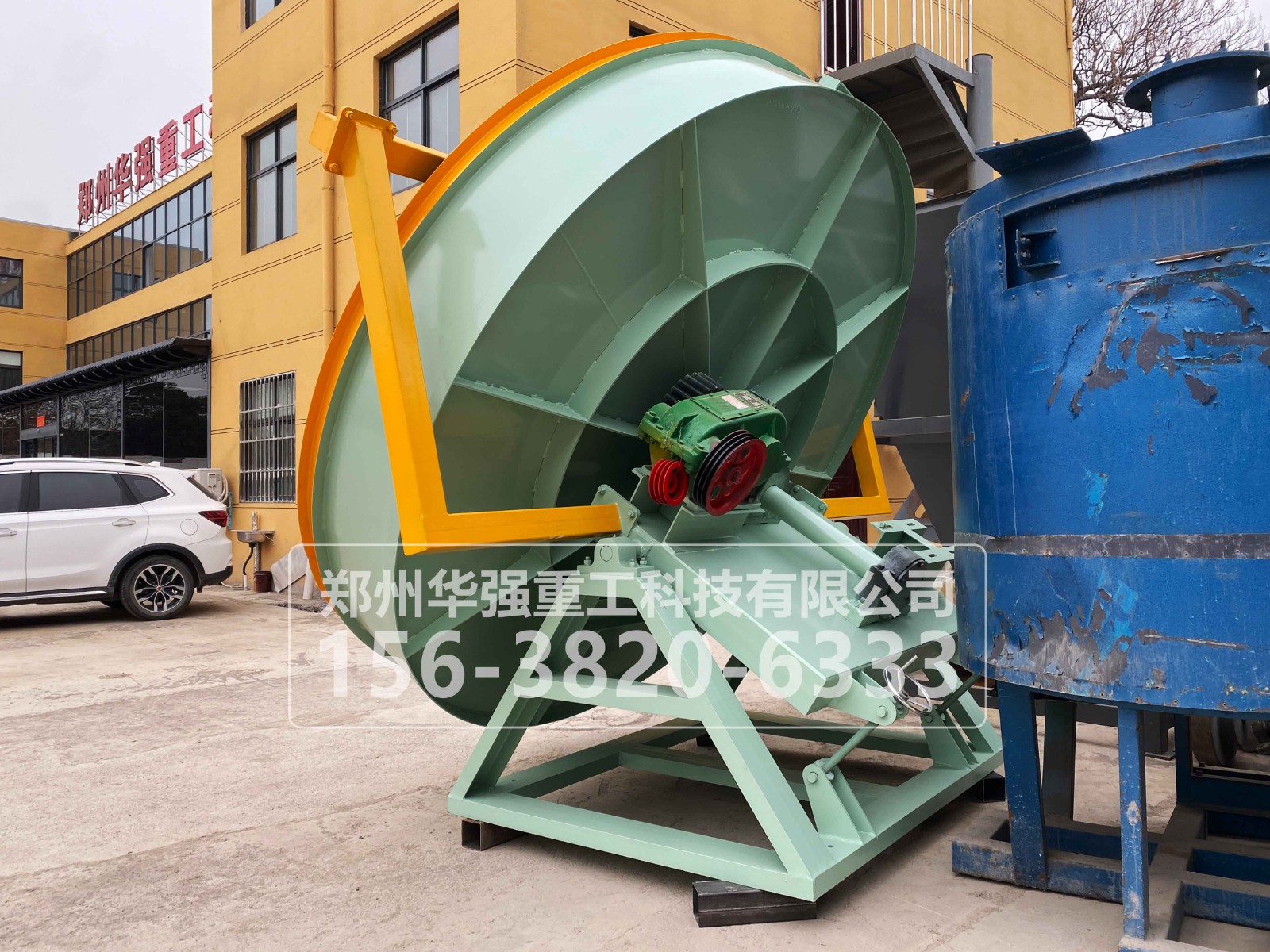

圆盘造粒机图片
